主要功能与参数 |
||||
|---|---|---|---|---|

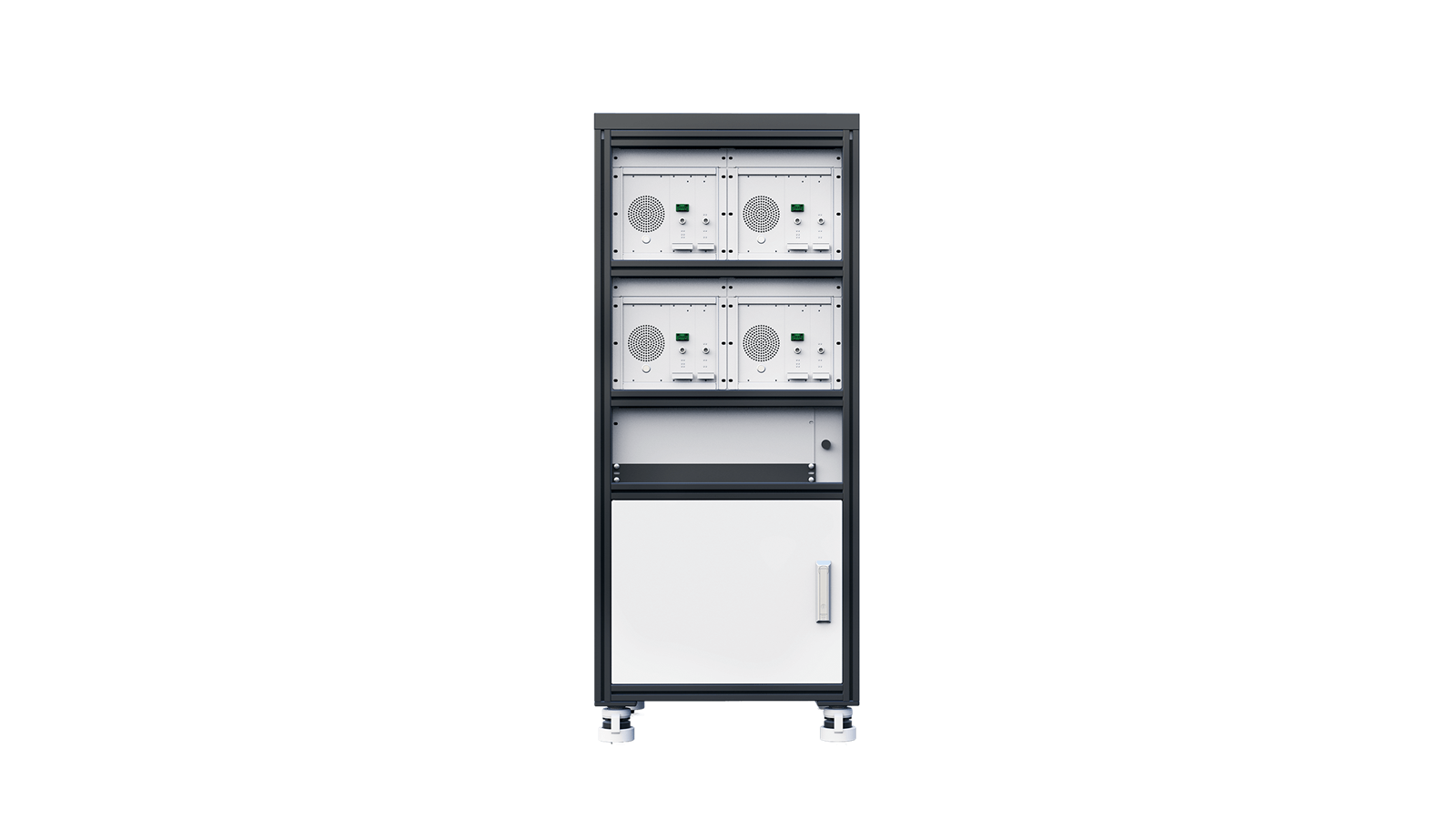

| 型号 | CXAI-10A5V4C4P/ CXAI-30A10V4C4P | |||
| 测试项目 |
1. 瞬态热阻测试 (四通道，每个通道可以完全独立控制，适用于多热源芯片测试) 2. 温度系数自动标定（需要另外搭配控温系统） |
|||
| 测试模式 | DIODE模式 IGBT模式 RDS-ON模式 HEMT模式 | |||
| 对应器件 | DIODE、Si/SiC MOSFET、IGBT/IGCT、GaN、GTO、IC、IPM | |||
| 标准 | 符合JESD51-1、JESD51-14 、IEC 60747-8、IEC 60747-9、IEC 60747-15、 IEC 60749-23、IEC 60749-34、AEC-Q101、AQG324等相关标准要求 | |||
| 加热电源参数 | 规格型号 | 10A / 5V | 30A / 10V | |
| 电流输出误差 | ≤0.005A + 0.5%set | ≤0.05A + 0.1%set | ||
| 电流设定分辨率 | 0.001A | 0.1A | ||
| 关断速度 | 1μs | 1μs | ||
| 输出方式 | 隔离输出（可单独控制） | |||
| 数量 | 4 | |||
| 测温电流源 | 输出范围 | 0.03A〜1A/10V | ||
| 误差 | ≤2mA + 0.5%set | |||
| 分辨率 | 0.2mA | |||
| 输出方式 | 隔离输出（可单独控制） | |||
| 数量 | 4 | |||
| 测量通道 | 动态电压测量 | 测量范围 | -4.5V~+5V（差分模式） | |
| 测量误差 | ≤1mV + 0.5%set | |||
| 动态量程 | 100mV、200mV、400mV、800mV | |||
| 动态分辨率 | < 2.1μV（@100mV） | |||
| 采样频率 | 最高1MHz | |||
| 采样模式 | 连续变频采样 | |||
| 数量 | 4 | |||
| 门控电源参数 | 输出范围 | -10V 〜 20V | ||
| 输出误差 | ≤0.1V + 0.5%set | |||
| 分辨率 | 0.01V | |||
| 输出方式 | 隔离输出（可单独控制） | |||
| 数量 | 4 | |||
| 尺寸 | 630mm(W)x680mm(D)x1510mm(H)（不含塔灯） | |||
| 重量 | 200kg | |||
| 供电 | AC220V/50Hz | |||
